GB10D4 (SUB)

GB Series

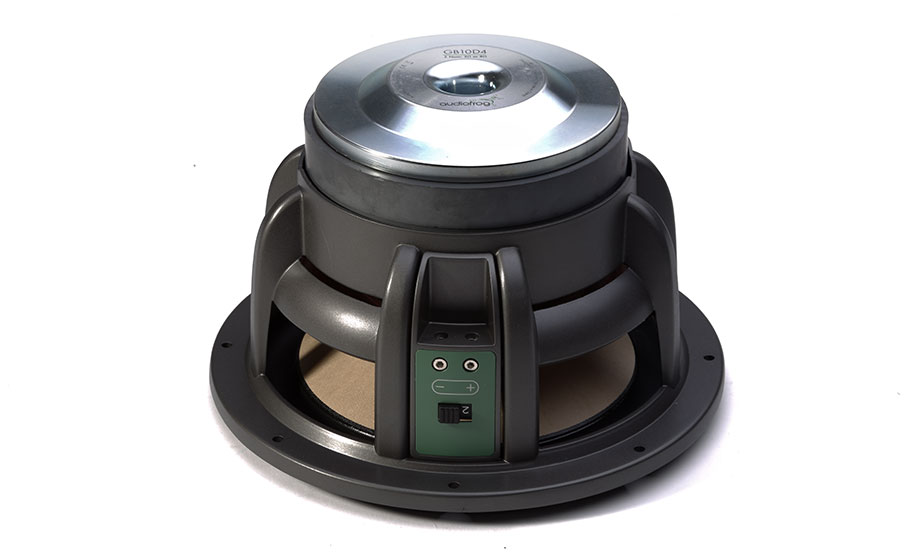

GB10D4 Bass Lautsprecher Audiofrog

10" (250mm) Tief-Erstklassiger Bass lautsprecher

Die Subwoofer der GB Reihe sind für hohe Belastbarkeit entworfen und niedrige Frequenzbereiche in Perfektion abzudecken. Eine induktionsreduzierende Kupferpolstückkappe reduziert Verzerrungen und erweitert den Bereich der linearen Frequenzgänge im Bereich des mittleren Basses. Umschlossen wird der GB10D4 von einem Aluminiumkorb. Vorhanden ist ebenfalls ein Schalter, um eine 2-Ohm- oder 8-Ohm-Konfiguration auszuwählen.




Eigenschaften

  • Behandelter Einlasskonus
  • 3” (75 mm) Schwingspule auf Fiberglas Former
  • Zwei 4 Ω Schwingspulen
  • Impedanz Wahlschalter
  • Kupfer Induktivität und Verzerrungsreduzierung durch Polschuh Kappe
  • Erweiterte Pole
  • Ausgestellte Polschuh Belüftungsbohrung
  • Doppelter Dauermagnet
  • Bearbeitete Stahlrückwand
  • Eigenentwickelter Entlüfter in Aluminiumgehäuse
  • Flache, fortgeschrittliche Nomex® Spinne
  • Nitril Butadien Gummisicke
  • Schraubklemmen

Technische Daten


Eigenschaften

Nominaler Wechselstromwiderstand: 2 Ω or 8 Ω

RMS Belastbarkeit: 500 W

Peak Belastbarkeit: 1500 W

Frequenzbereich (-3 dB): 24 Hz – 200 kHz

Empfindlichkeit (2.83 V/1 M): 90 dB (2 Ω configuration)

Empfohlener Verstärker RMS Leistungsbereich: 100W – 1000W

Maße

Durchmesser: 235 mm (9-1/4”)

Gesamtdurchmesser: 272 mm (10-11/16”)

Einbautiefe: 159 mm (6-1/4”)

Montagehöhe: 17.5 mm (11/16”)

Skizze Maße Basslautsprecher Audiofrog GB10D4

Thiel Small Parameters

Revc: 2 Ω or 8 Ω

Levc @1 kHz: 0.57 mH (2 Ω Konfiguration)

Sd: 346.3 cm²

Mmd: 141 g

Mms: 145 g

Cms: 169 µM/N

Vas: 29 Liter

Fs: 32 Hz

BL: 10.59 TM (2 Ω Konfiguration)

Qms: 8.03

Qes: 0.54

Qts: 0.5

Xmax (Ein Weg linear): 19 mm (11/16”)

Korb Verschiebung: 3.15 Liter (0.11 ft³)

Frequenzgang und Schallhärte

Volumen in geschlossenem Gehäuse: 17 liters (0.6 ft³)

Bassreflex Volumen und Tuning: 28.3 liters (1 ft³), 33 Hz
